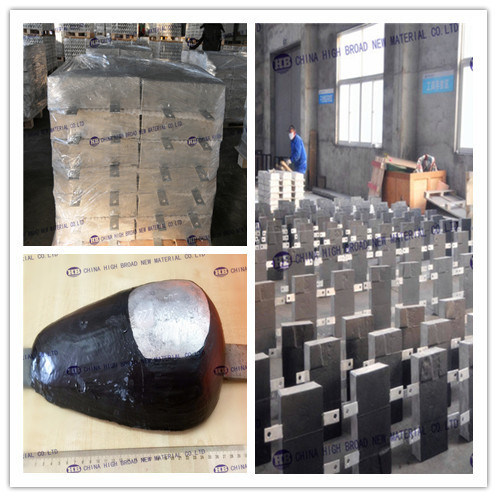

Магниевый жертвенный анод для подземного трубопровода, против коррозии
Упакованные анодыупакованы влибо сумки, либокартонкартонные коробки на низком уровнесопротивление, быстрыйсмачивание,готовыйобратная засыпкасостоящий75%гидратированныйгипс,20% бентонита и 5%сульфат натрия.Соединительный провод:Стандартный10 футов сплошного или многожильногоМедный вывод № 12 AWGПроволока.
Химический состав
Тип анода Легирующий элемент Включение (макс.)
Al Zn Mn Mg Fe Cu Ni Si Прочие имп.
Каждый итог
МГАЗ63Б 5,3-6,7 2,5-3,5 0,15-0,60 Бал. 0,003 0,01 0,001 0,08 - 0,30
МГАЗ31Б 2,7-3,5 0,6-1,3 0,2-1,0 Бал. 0,03 0,01 0,001 0,08 0,05 0,30
МГМИК 0,01(макс) - 0,5-1,3 Бал. 0,01 0,01 0,001 0,05 0,05 0,30
Электрохимические характеристики
Тип анода Разомкнутая цепь-В (Cu/CuSO4) Выход по току, %
(Cu/CuSO4) Генерируемый ток
(А. Н)/кг (Cu/CuSO4)
МГАЗ63Б 1,57-1,67 ≥ 55 ≥ 1210
МГАЗ31Б 1,57-1,67 ≥ 55 ≥ 1210
МГМИК 1,77-1,82 ≥ 50 ≥ 1100
Химический состав литых магниевых анодов:
Тип анода элемента
Высокий потенциал AZ63B(HIA) AZ63C(HIB) AZ63D(HIC) AZ31
Мг Бал Бал Бал Бал Бал
Al <0,01 5,30–6,70 5,30–6,70 5,0–7,0 2,70–3,50
Цинк - 2,50-3,50 2,50-3,50 2,0-4,0 0,70-1,70
Мн 0,50-1,30 0,15-0,70 0,15-0,70 0,15-0,70 0,15-0,60
Si(макс) 0,05 0,10 0,30 0,30 0,05
Cu(макс) 0,02 0,02 0,05 0,10 0,01
Ni(макс) 0,001 0,002 0,003 0,003 0,003
Fe(макс) 0,03 0,005 0,005 0,005 0,005
Другой имп. (макс.) Каждые 0,05 - - - -
Всего 0,30 0,30 0,30 0,30 0,30

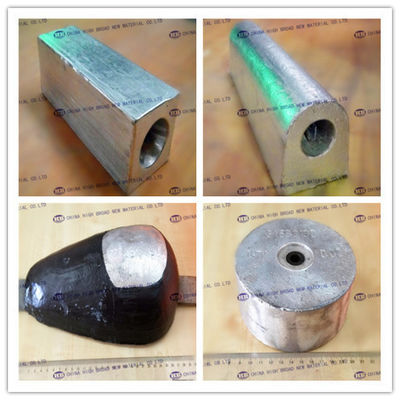

1) Литой магниевый анод
Марка: AZ63, AZ31, MGM1C
Основное применение: Пожертвованный магниевый анод применяется в области защиты от коррозии. Такие как: Передача нефти, газа, воды в подземных или пресных водах, подземный кабель, химическая промышленность, связь, залив, водный транспорт и штробохранилище.
2) Экструдированные аноды из магния.
Марка: AZ63, AZ31, MGM1C
Основное применение: водонагреватель, контейнер для воды, предварительная поляризация стальной конструкции в морской воде, газовая труба, защита от коррозии стальной и железной конструкции, где существует высокая стойкость и электролит (почва и вода).
3) Ленточный анод
Основное применение: Ленточные аноды используются для катодной защиты муфтовых трубопроводов, резервуаров и трубопроводных сетей, а также заземляющих решеток, защищающих от сильных токовых помех. И временная каодная защита трубопроводов.
4) Алюминиевый анод
Тип: AL-Zn-In-CD AL-Zn-In-Sn Al-Zn-In-Si
Основное применение: Алюминиевые аноды подходят для катодной защиты таких металлических конструкций, как корабли, машины, морская техника, портовые сооружения, а также трубопроводы и кабели в среде, подверженной коррозии ила.
5) Цинковый анод
Основное применение: Цинковые аноды подходят для катодной защиты судового оборудования, морской техники и портовых сооружений в морской и пресной морской воде, а также для труб и кабелей, зарытых в грунт с сопротивлением.
6) Чугунный анод с высоким содержанием кремния.
Тип: Чугун с высоким содержанием кремния. Кремниевый чугун с содержанием хрома.
Основное применение: широко применяется для катодной защиты нефтяных буровых платформ в море. Проведены трубопроводы и кабели под землей.
Вышеуказанные магниевые аноды могут поставляться после предварительной упаковки. Голые магниевые аноды будут соединены кабелем, загерметизированы эпоксидной смолой и упакованы в хлопковый мешок.
Поскольку расфасованные аноды закапываются под землю, если в засыпке расфасованных анодов есть какой-либо вредный элемент, этот элемент попадет в землю и грунтовые воды при использовании анода, что приведет к загрязнению окружающей среды.
Расфасованные аноды CORRTECH изготовлены из перерабатываемых материалов или легко разлагаемых материалов, а содержание вредных элементов в засыпке ниже стандартов безопасности, что не приведет к загрязнению окружающей среды.
Доступные типы кабелей (изоляция/оболочка): ПВХ/ПВХ, СПЭ/ПВХ, ВМПЭ с размером кабеля: 6 мм², 10 мм², 16 мм².
Состав засыпки
Гипс: 75%
Бентонит: 20%,
Безводный сульфат натрия: 5%
Вредные элементы в засыпке:
CD (макс) As (макс) Hg (макс) Pb (макс)
1 чнм 1 чнм 1 чнм 10 чнм
Использование: Магниевый жертвенный анод имеет очень широкую защиту на судах, портовых сооружениях, океанских проектах, подземных кабелях, системах газо- и водоснабжения, дренажных линиях, химических веществах, телекоммуникациях, водогрейных котлах, теплообменниках, испарителях и т. д.
Жертвенный анод из сплава Al-Zn-In применяется для катодной защиты судна, механического оборудования, балластных цистерн, внутренних резервуаров, прибрежных объектов, донных трубопроводов, стальных колышков доков, океанских платформ и кабелей и т. д. Что применяется к морской воде в качестве среды.
ПРИМЕЧАНИЕ. Если нет нужного вам размера, дайте нам свой чертеж и размер анода, мы изготовим анод по вашей информации.
Электрохимические испытания:
7 июля 2016 г.
Ниже приведены результаты электрохимической оценкилитой магниевый анод 9Д3. Номер плавки 31502101-004 с РО №НВ. Испытания проводились в соответствии со стандартом ASTM G-97 (Лабораторная оценка испытательных образцов магниевого жертвенного анода для подземных работ).
Потенциал замкнутой/разомкнутой цепи, вольт, допустимый ток SCE
Образец № 24 часа 7 дней 14 дней ампер/час/фунт % эффективности
| - 1 | 1,54 | 1,58 | 1,58/1,74 | 546 54,6 |
| - 2 | 1,55 | 1,58 | 1,58/1,74 | 551 55,1 |
| - 3 | 1,55 | 1,58 | 1,58/1,74 | 542 54,2 |
| - 4 | 1,54 | 1,58 | 1,58/1,74 | 549 54,9 |
| - 5 | 1,55 | 1,58 | 1,58/1,74 | 540 54,0 |
| Контроль HP | 1,55 | 1,56 | 1,56/1,70 | 524 52,4 |
